ご紹介しちゃいます！PC周辺機器の配線すっきり術！

家には様々なPC周辺機器がありますが、きれいに収納できてますか？
メーカー通常品のLANケーブルや、電源ACケーブルは必要以上に長かったり、太かったり、硬かったりで、取り回しが難しくなかなかきれいに収納できないケースもあります。私もそうでした。
LANケーブルや、電源ケーブルなど、適切なものに買い替えることですっきり収納を実現しましたので、今回はその方法をご紹介します。

すっきり収納できない原因

1. 電源ケーブルが長すぎるので、元々付属していた結束紐で結束したうえで使用している
　→見た目にもすっきりしないですし、何台か機器を設定する必要がある場合、お互いのケーブルが邪魔で機器を置くにはまだスペースがあるものの、ケーブルが邪魔で設置できないってケースありますよね・・・

2. 製品付属のLANケーブルが長すぎるので、やはりこちらも元々付属していた結束紐で結束したうえで使用している。
　→特に、NASとスイッチなどがあれば近くに設置するのが普通。メーカー付属品だと、1mや、1.5mのLANケーブルとなるので、いくらフラットタイプのLANケーブルでも邪魔になってきますよね。

3. CATVインターネットに接続するためのアンテナケーブルが長い、硬いということで取り回しも難しく、すっきり収納ができない。
　→CATVの設置業者さんは、後々ケーブルモデムを移動させることも考慮しているため、若干長めにアンテナケーブルを配線していきます。結果「もうここから位置をずらさない」としたとしても、邪魔になるんですよね・・・

というわけで、

今回購入したものと、すっきり収納実施イメージ

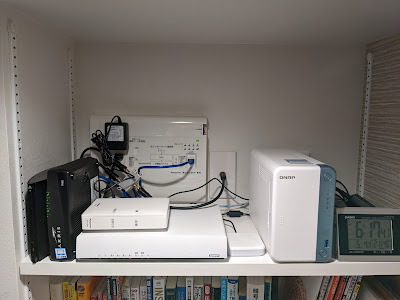

こちらが今回購入したものと、改善後の写真です。




購入したものは、
・ELECOMのLANケーブル 0.15m, 0.3m
・サンワサプライの眼鏡ケーブル 0.2m
・オーディオファンの3p2p電源ケーブル 34cm
・AINEXのアンテナケーブル 0.3m
・HDMIケーブル 0.3m
となります。

私が持っている機材は、
・モデムルータ : Jcom貸与品
・ルーター：QNAP Qhora
・NAS : QNAP TS-251D
・SONY nasne
・PANASONIC アドバンススイッチ　リンクプラス用無線機
・Nature Remo Remo3
となります。それぞれの電源ケーブルを短くし、QHoraにLANケーブル接続する感じです。
HDMIはHDMIセレクターを使ってますので、セレクターからディスプレイの接続部分を改善する目的です。

beforeの写真は撮ってないですが(私の場合、そもそもケーブル類が邪魔でこれだけの機材が設置できなかった)、皆様も容易に想像できるかと思いますｗ


3p2p電源ケーブル

まずは一番邪魔で目立っていた電源ケーブルから見ていきます。
これは主に、QNAPのACアダプタをコンセントに接続する部分の改善目的となります。元々付属しているケーブルは、やはり1m~1.5m程度でかなり太いものなので邪魔です。

短ければいいのか？というと、電源容量などを気にしないと最悪火事になったりするので、そのあたりも考慮して選んでいきます。
なので、まず最初にやるのは、メーカースペックの確認です。

TS-251Dのスペックはこちら
該当部分だけ抜き出してくると、下記のようになっています。

HDDを入れた状態で読み書きして、15Wくらいの消費電力ということですね。ということであれば、かなりざっくり適当に見積もっても、通常の稼働状態で30Wを超えることはないかと考えます。

また、QHoraの方はというと、スペックはこちらにあります。

24Wということなので、こちらも30W以上として考えてしまえば問題なさそうです。

楽天で探してみると、

というものがありました。
スペック的には、
・全長 約 34cm (端子含む) 許容電圧 125V 許容電流 7A PSEマークあり
・ICE320C13規格に準拠
という感じです。スペック的には700Wくらいまではいけ、今回は30W程度の消費電力ですので、問題ありません。こちらを購入しました。

nasneの電源ケーブル(眼鏡ケーブル)

電源関連ということで、nasneのACアダプタ~コンセント間の電源ケーブル部分も一緒に見ていきます。終売製品なので、SONYの公式ページからスペックは見つかりませんでしたが、wikipediaの方に該当情報ありました。
こちらによると
「消費電力：録画中/2ストリーム配信時 9.5W、省電力モードスタンバイ時 1.5W」
とのことです。こちらもやはり、30W程度で考えて問題なさそうです。

こちらも楽天で探してみると、


とサンワサプライさんの直販であるサンワダイレクトで見つかりました。スペックも、
・定格容量：125V・7A（最大700Wまで使用可能）
・プラグ仕様：ACインレット（メガネ型・ストレートコネクタ）・2Pオス（絶縁キャップ付き）
・コード長：約0.2m（VCTFK　二重被覆コード）
という感じで問題なさそうでしたので、こちらを購入。

電源ケーブルを買い替えるだけで、長々とした標準ケーブルからすっきりさせることができますので、これだけでもかなりすっきりします。

LANケーブル

次にNASなどのネットワーク機器に欠かせないLANケーブルです。
近所のヤマダ電機の売り場も見てみたのですが、こういった「一般的な」電気屋さんで通常品として扱われているのは、1m以上のものばかりです。「短いLANケーブルなんてないのかな・・・？」と思いつつ楽天で探してみると・・・あるではないですが！

ただし、楽天で見つかるのは15cmの長さのものだけだったので、30cmのものはヨドバシドットコムにて購入しました。

これでLAN関連もすっきりです！


CATV用TVアンテナ配線

次は、TVアンテナの硬くて長い取り扱いが難しいケーブルの改善を考えていきます。
ここは、基本的には短くて柔らかいアンテナケーブルに変えてしまえばOKです。「インターネット接続用の信号も流せるかな？」というところは若干頭をよぎったものの、結果オーライという形で問題ないです(今こうやってブログ書けてますからねｗ)

楽天で探すとこちらが見つかります。


値段もめちゃくちゃ高いわけではないですし「だめもとえーい」というわけでこちらを購入。
結果としては問題なく動作しているのでOKです。
取り回しどうこう以前に、ケーブル長が短くなったのですっきりしたという感じです。

HDMIケーブル

最後は、HDMIケーブルです。
HDMIは種類がやたらいっぱいあって選定が難しいのですが、4K@60Hzまでいければまずは問題ないだろう。という視点で選んでみました。

HDMIのセレクターがあると、セレクターとモニターの間は、10cm程度もないくらいです。
こういった場所で使うには、1mや、1.5mのHDMIケーブルでは長すぎたので、すっきりしていい感じになりました。


まとめ

というわけで、ごちゃつきやすいPC周辺機器のケーブル事情を改善してみました。

今回は、0.15mとか、0.2mという形でかなりつっこんだ長さのものに交換してみましたが、もう少し長めのケーブルのほうが、取り回しという点ではやりやすかったのかな？と感じました。

0.3mのLANケーブル、0.5mの電源ケーブルでも十分にごちゃつき改善効果はあると思います。

ぜひ皆さまも、見た目すっきり、かつ収納力アップをめざして、ケーブル廻りの変更をしてみませんか？
